INGENIERÍA INDUSTRIAL

APLICACIONES: (ver video de fases del trabajo))

Industria de procesos y fábrica digital:

  1. Proyectos.
  • Petición de ofertas: As-found como documentación de base (escaneado completo y sin contacto físico, modelado total, dimensional y posicional, modelos 3D documental).
  • Ingeniería: As-found en el inicio y  durante su desarrollo (generación de una nube de puntos que captura las condiciones existentes. Procesado para uso con CloudWorrx-MicroStation/ Autocad, PDMS….)
  • Verificación total antes APC.
  1. Construcción.
  • Control dimensional.
  • Simulación de montaje- “constructabilidad”.
  • As-built dimensional y posicional.
  • Análisis de interferencias.
  1. Explotación –Mantenimiento.
  • Control dimensional de equipos o piezas.

    -Tie-ins.
    -Grandes piezas de calderería.
    -Interiores de equipos.

  • Control de deformaciones.
  • Documentación de base para proyectos de ampliación o modificación.
  • Estudio de seguridad, formación de operadores,…

Ingeniería inversa:

Copia de productos y componentes para los que no existen planos de construcción y/o datos CAD.


Fotografía en 3D de elementos de una industria

FASES DE ELABORACIÓN DEL PROYECTO:

1-Fotografía de la zona de la industria para un proyecto de rehabilitación

2-Datos 3D procesados en los que se detallan las instalaciones existentes

3-Proyecto resultante con instalaciones nuevas adaptadas a las existentes.




BENEFICIOS:

  1. Tiempo-Planificación
  • Menor índice de re-Works.
  • Gran rapidez en la toma de datos  en campo.
  • Menor tiempo de parada de planta.
  • Disponibilidad inmediata de datos integrables en las TI del proyecto.
  1. Calidad
  • Mayor precisión que con métodos tradicionales.
  • Gran nivel de detalle.
  • Análisis de interferencias con modelos 3D (PDS, AutoCAD, MicroStation).
  • Mayor calidad documental (As-found/As-built) objetivos, documentos de base para petición de ofertas, proyecto, planificación de montajes-desmontajes, trazabilidad, etc.
  1. Seguridad
  • Minimiza interferencias en planta, evita contactos directos con equipos, medición precisa se elementos inaccesibles sin andamiajes…
  • Simulación virtual de montajes
  1. Costes
  • Reduce costes de acceso y  de tiempos.

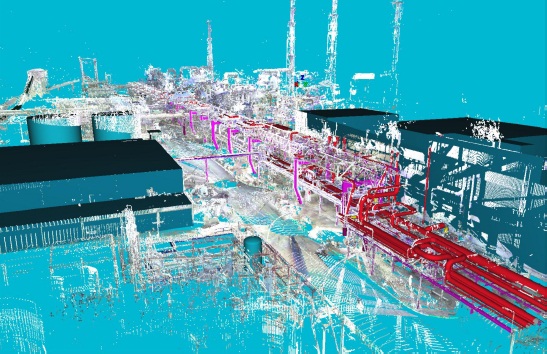

Detalle de análisis de interferencias

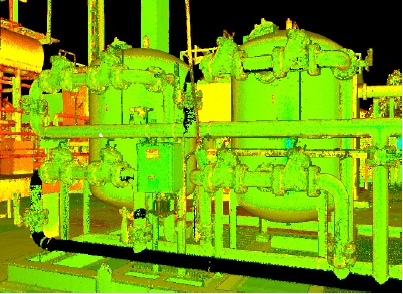

Escaneo en 3D de la zona de la foto de la izquierda (Datos en Bruto)



As found para estudio del diseño de nuevas bridas o elementos deteriorados para su sustitución



Simulación del montaje de las distintas instalaciones de un buque





Simulación de montaje de todos las instalaciones de una plataforma petrolífera.
